Im Lieferumfang: Bebilderte Schritt-für-Schritt-Anleitung:
Auszug - In 19 Schritten zum Erfolg: Dein Wecker erwacht zum Leben!

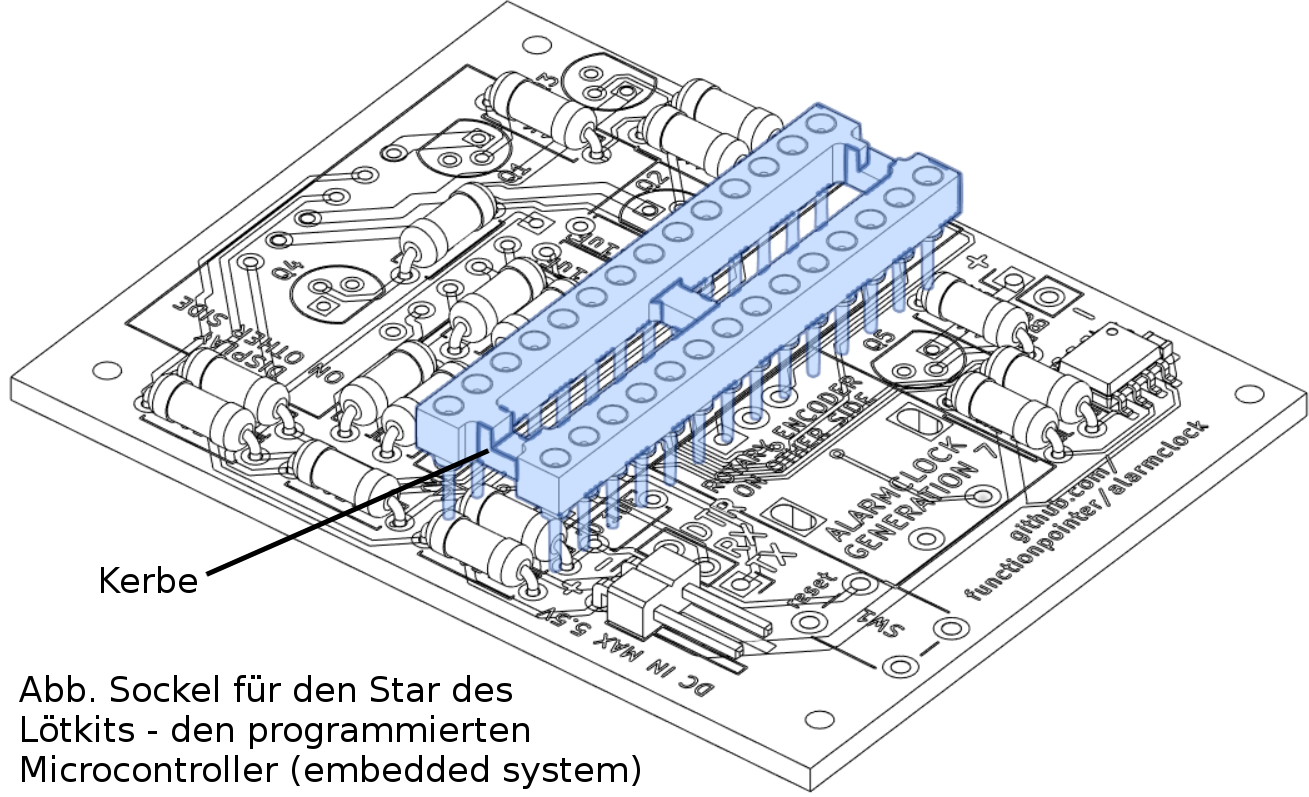

Bsp - Schritt 6: Sockel für den Microcontroller löten
- Der Sockel gehört auf die Vorderseite der Platine und hat eine Kerbe auf einer Seite. Diese soll nach links zeigen (Richtung Stromanschluss). Die Kerbe ist auch auf der Platine eingezeichnet.
- Funktionalität: Wenn die Kerbe an der korrekten Stelle ist, hilft das beim späteren Einsetzen des Microcontrollers.
- Merke: Der Microcontroller /das sogenannte "embedded system" ist ein Minicomputer und damit des Gehirn des Kurzzeitmessers. Ein auf diesem Computer vorinstalliertes Programm steuert nämlich die spätere Funktionalität des gelöteten Weckers.

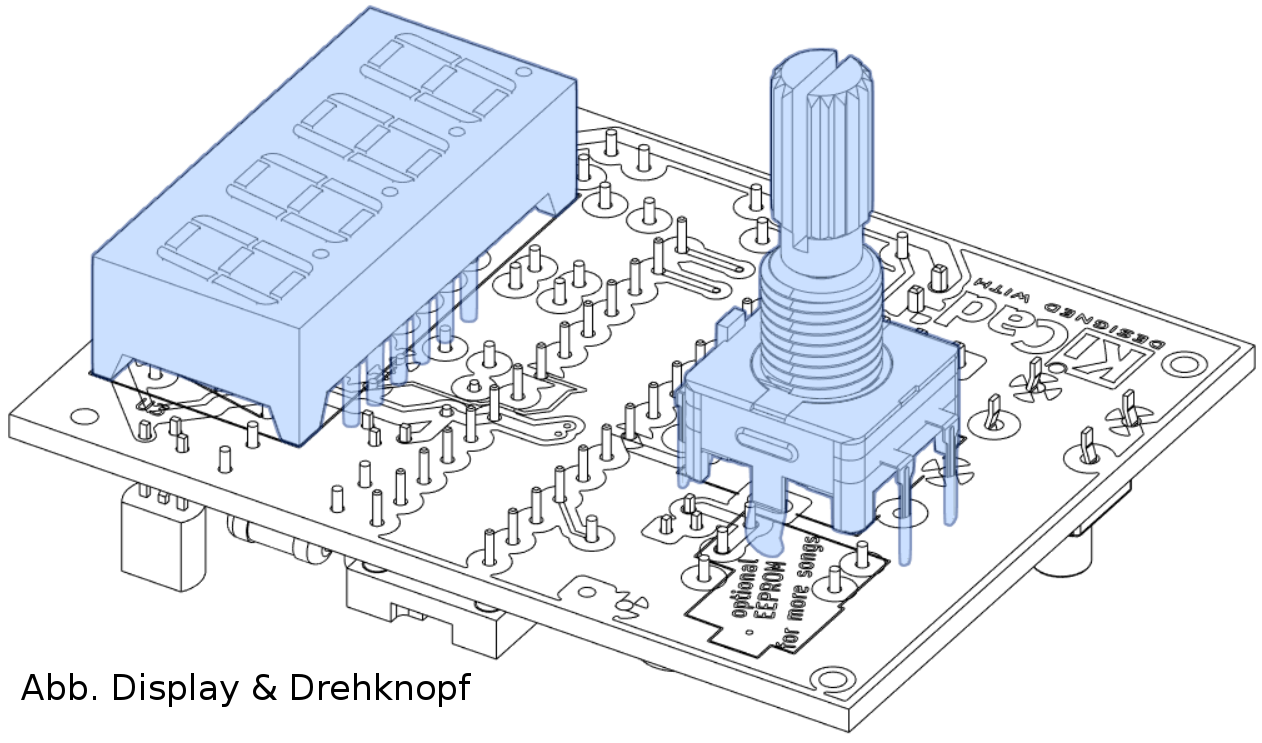

Bsp - Schritt 10: Display löten
- Das Display gehört auf die Rückseite der Patine und muss mit allen vier Plastikfüßchen aufliegen. Dazu müssen die Beinchen der darunterliegenden Komponenten stark gekürzt werden.
- Die Dezimalpunkte müssen unten sein.
Bsp - Schritt 11: Drehknopf löten
- Der Drehknopf gehört ebenfalls auf die Rückseite der Platine und muss mit den Plastikfüßchen überall aufliegen.
- Falls nötig, kann man die Metallbeine leicht aufbiegen.
- Alle 7 Metallbeine gut verlöten. Diese Lötverbindungen nehmen die Kräfte des späteren Knopfdrückens durch den Nutzer/ die Nutzerin auf.
