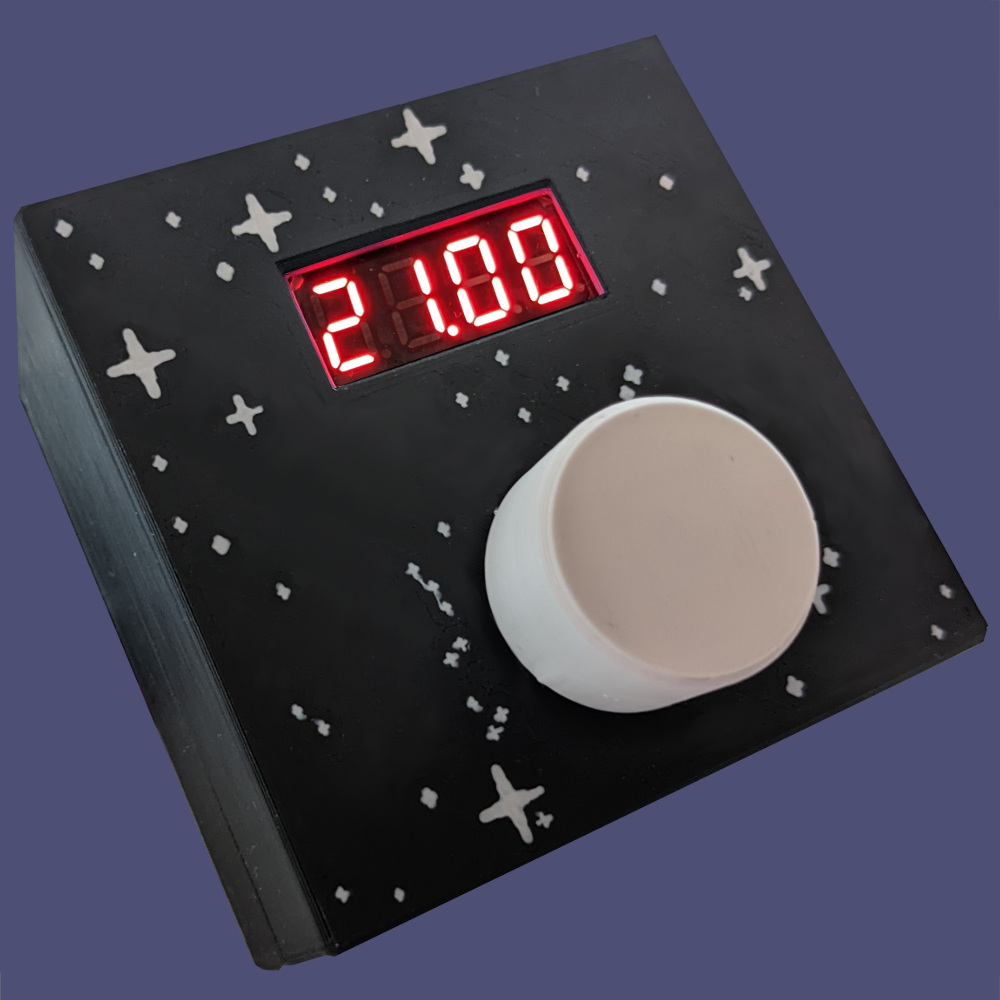

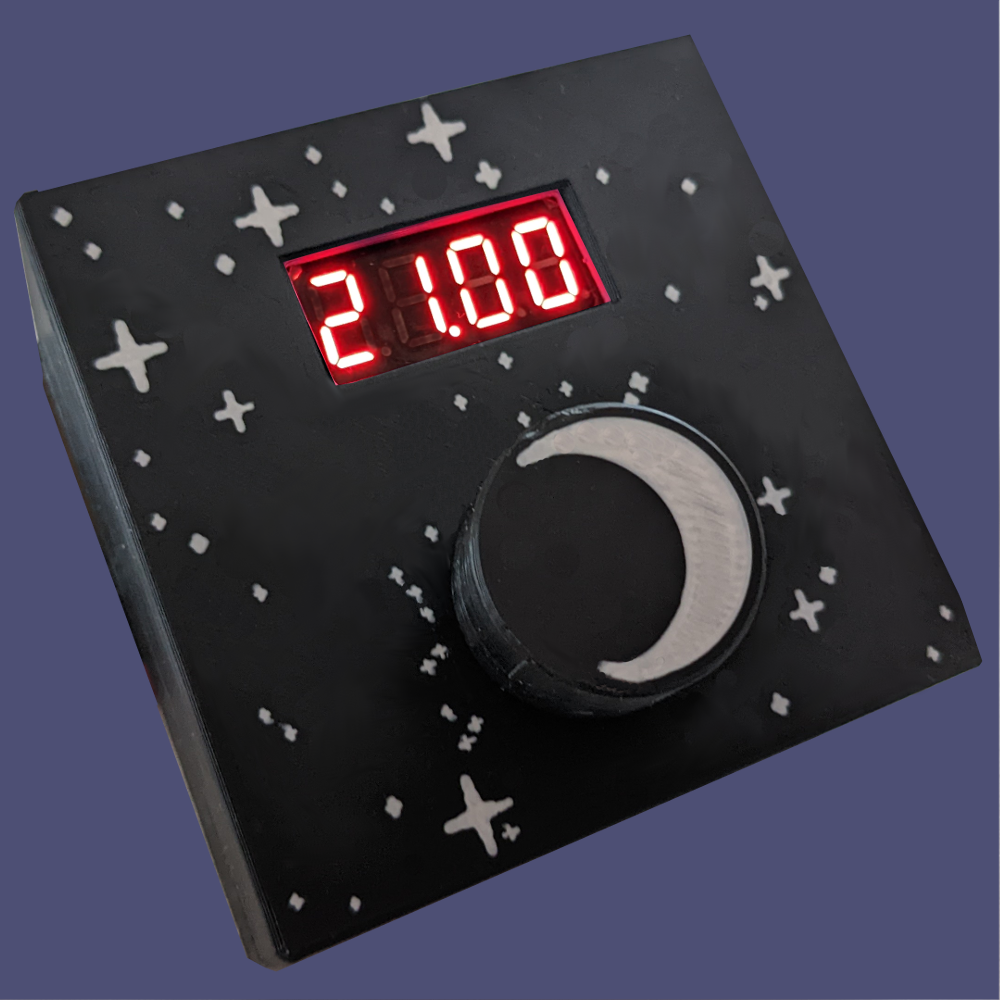

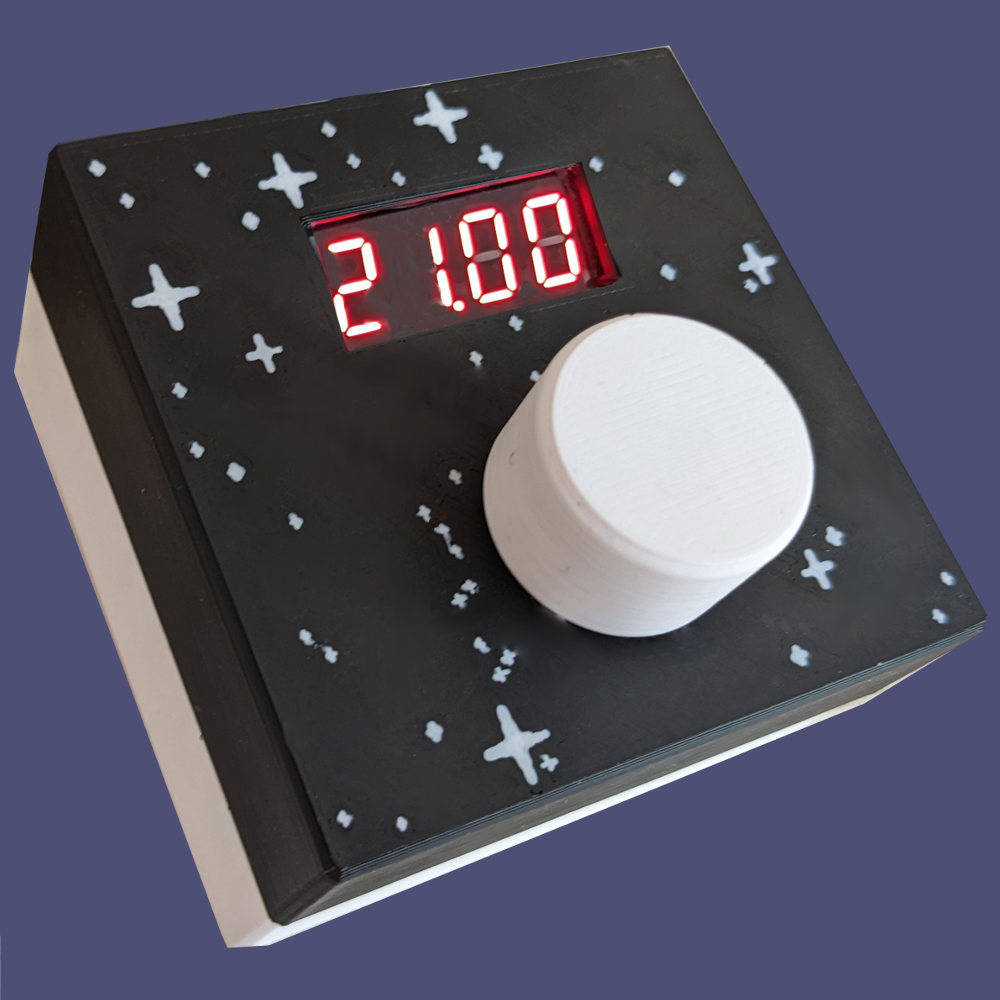

Lötbausatz - Merkmale des fertigen Kurzzeitmessers:
- Maße: 74 x 74 x 60 mm
- mit den 4 AA-Batterien ein angenehmes Gewicht - wie bei einer mechanischen Eieruhr (nicht inkl.)
- LED-Siebensegmentanzeige
- 4-stellige digitale Anzeige der verbleibenden Minuten
- Kurzzeitwecker: max. 5 Stunden einstellbar – statt nur 59 Minuten
- Warnung “accu“, bei geringer Batteriespannung
- 4 Melodien – statt unzuverlässigem Signalton
- automatisches Ausschalten nach dem Abspielen einer Melodie
- erneutes Wecken nach 2 Minuten
- Stromsparen durch Ausschalten des Displays auf standby
- Typische Batterielaufzeit mit handelsüblichen Batterien: 1-2 Jahre

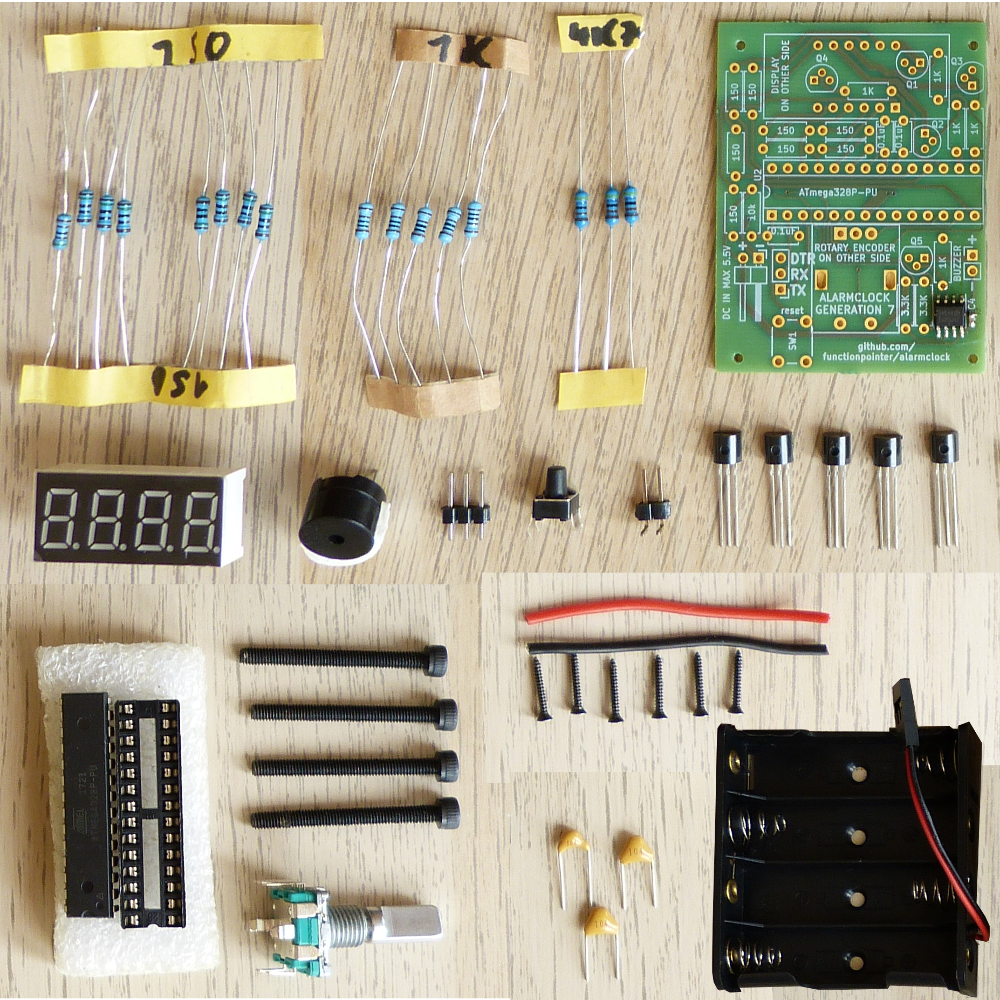

Bestandteile: 48 Bauteile + (Löt- u. Schraub-) Anleitung

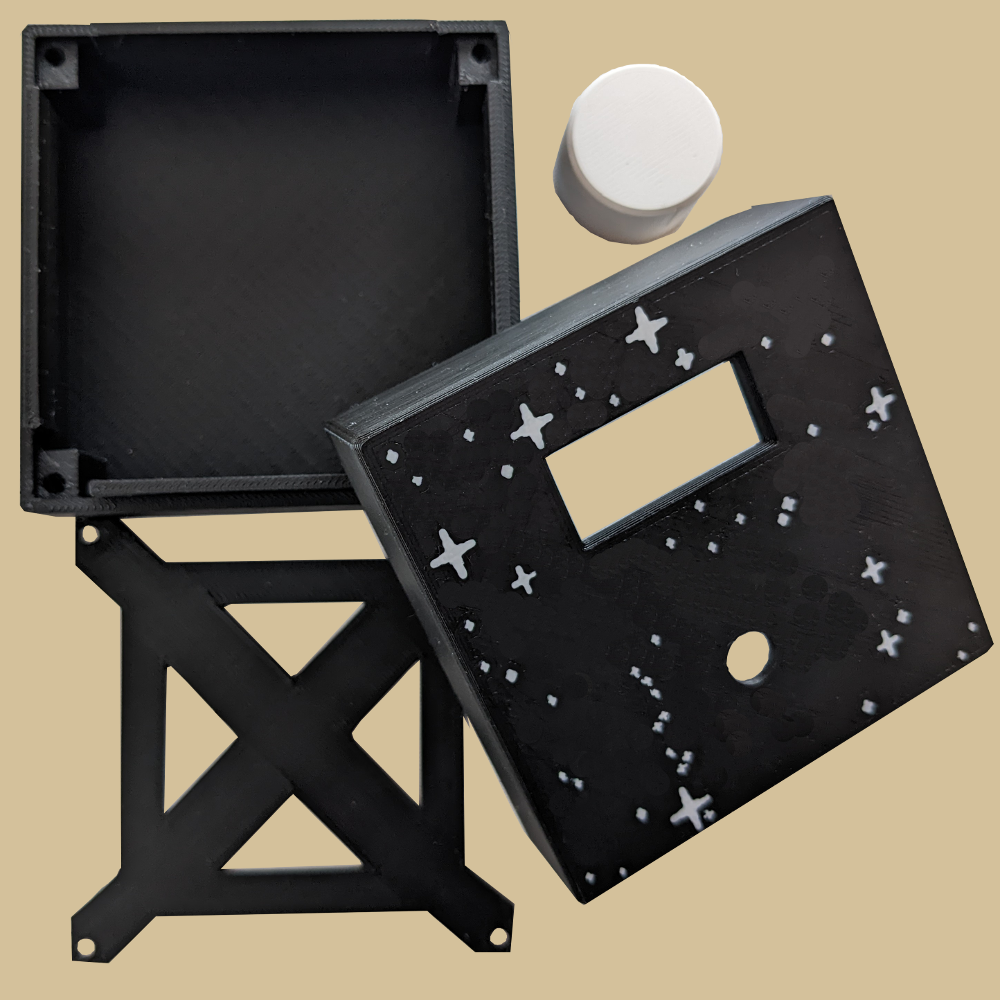

- 1 * Batteriehalter
- 1 * Drehknopfabdeckung
- 1 * Abtrennung im Gehäuse
- 1 * Gehäusedeckel
- 1 * Gehäuse;
- 8 * 150 Ω Widerstand
- 5 * 1.000 Ω Widerstand
- 3 * 4.700 Ω Widerstand
- 1 * Platine mit Speicherchip für Musik
- 1 * Display
- 1 * Microcontroller
- 1 * Dip-Sockel
- 1 * Drehknopf
- 1 * Piepser
- 4 * Schraube groß (M3)
- 4 * Schraube klein (H0-Gleisschraube)
- 1 * Knopf
- 3 * Kondensator (gelb)
- 5 * PNP-Transistor
- 1 * Dreierpins (ohne Winkel)
- 1 * Zweierpins (90°-Winkel)
- 1 * Kabel rot
- 1 * Kabel schwarz
- Bebilderte Schritt-für-Schritt-Löt- und Schraubanleitung
Nicht im Lieferumfang enthalten:
- 4 * AA-Batterien
- 1 * Lötkolben
- 1 * Seitenschneider
- 1 * Kreuzschraubendreher (sehr klein)
- 1 * Inbusschraubendreher (2,5mm; für die M3-Schrauben)
