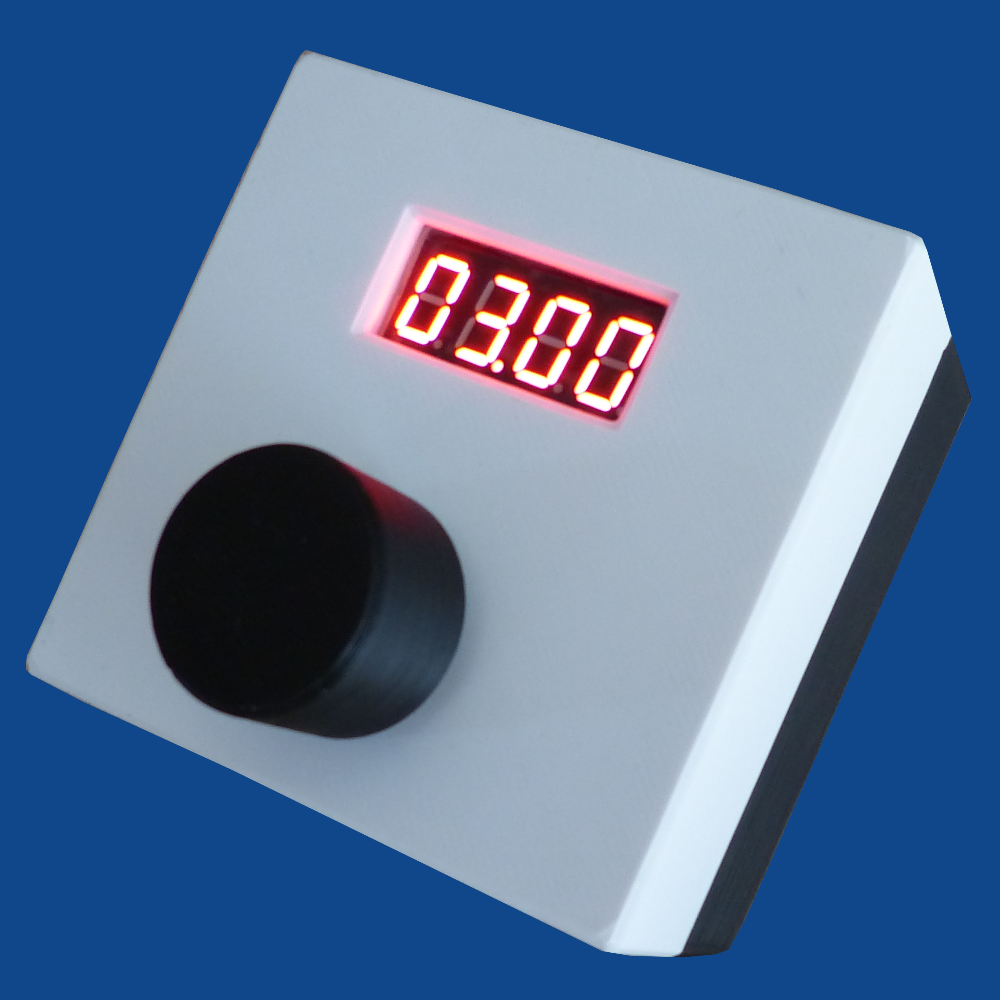

MEHR-farbiger Kurzzeitmesser

Lötbausatz - Merkmale des fertigen Produkts:

• Maße: 74 x 74 x 60 mm
• mit den 4 AA-Batterien ein angenehmes Gewicht - wie bei einer mechanischen Eieruhr (nicht inkl.)
• LED-Siebensegmentanzeige
• 4-stellige digitale Anzeige der verbleibenden Minuten
• Kurzzeitwecker: max. 5 Stunden einstellbar – statt nur 59 Minuten
• Warnung “accu“, bei geringer Batteriespannung
• 4 Melodien – statt unzuverlässigem Signalton
• automatisches Ausschalten nach dem Abspielen einer Melodie
• erneutes Wecken nach 2 Minuten
• Stromsparen durch Ausschalten des Displays auf standby
• Typische Batterielaufzeit mit handelsüblichen Batterien: 1-2 Jahre

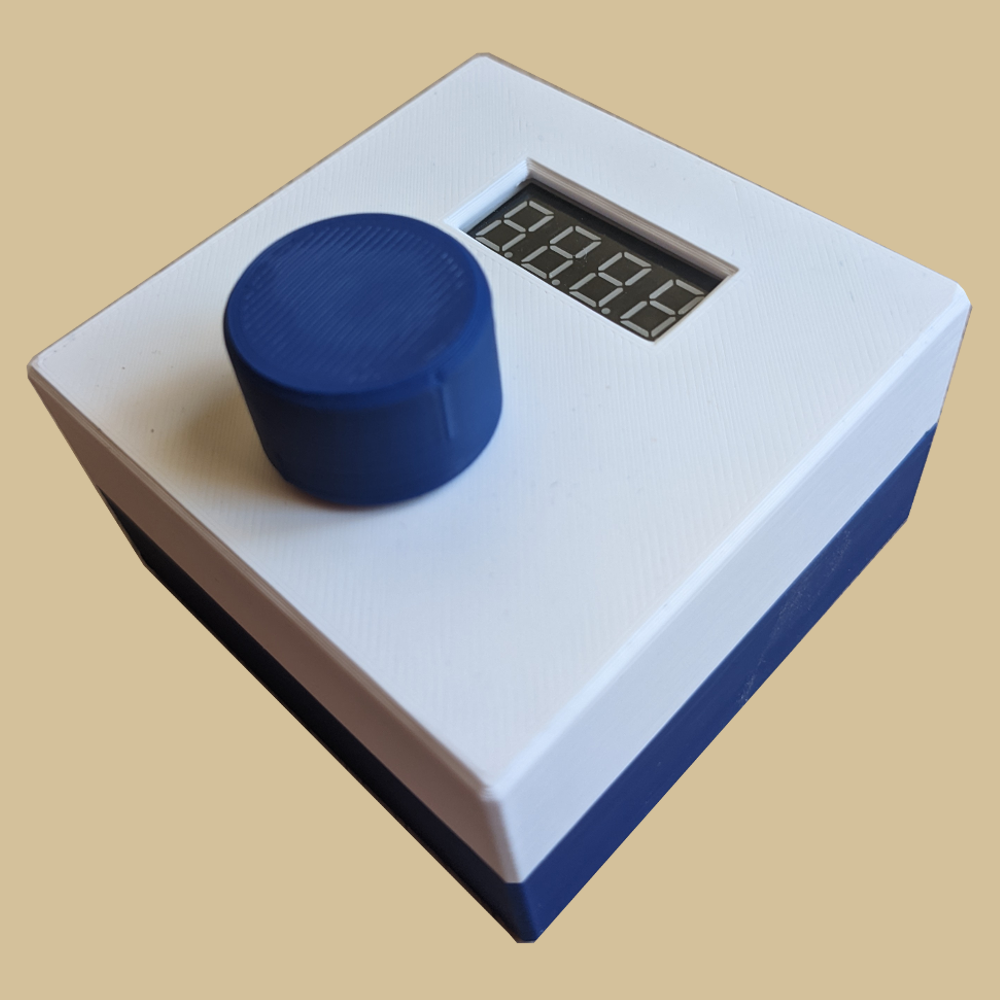

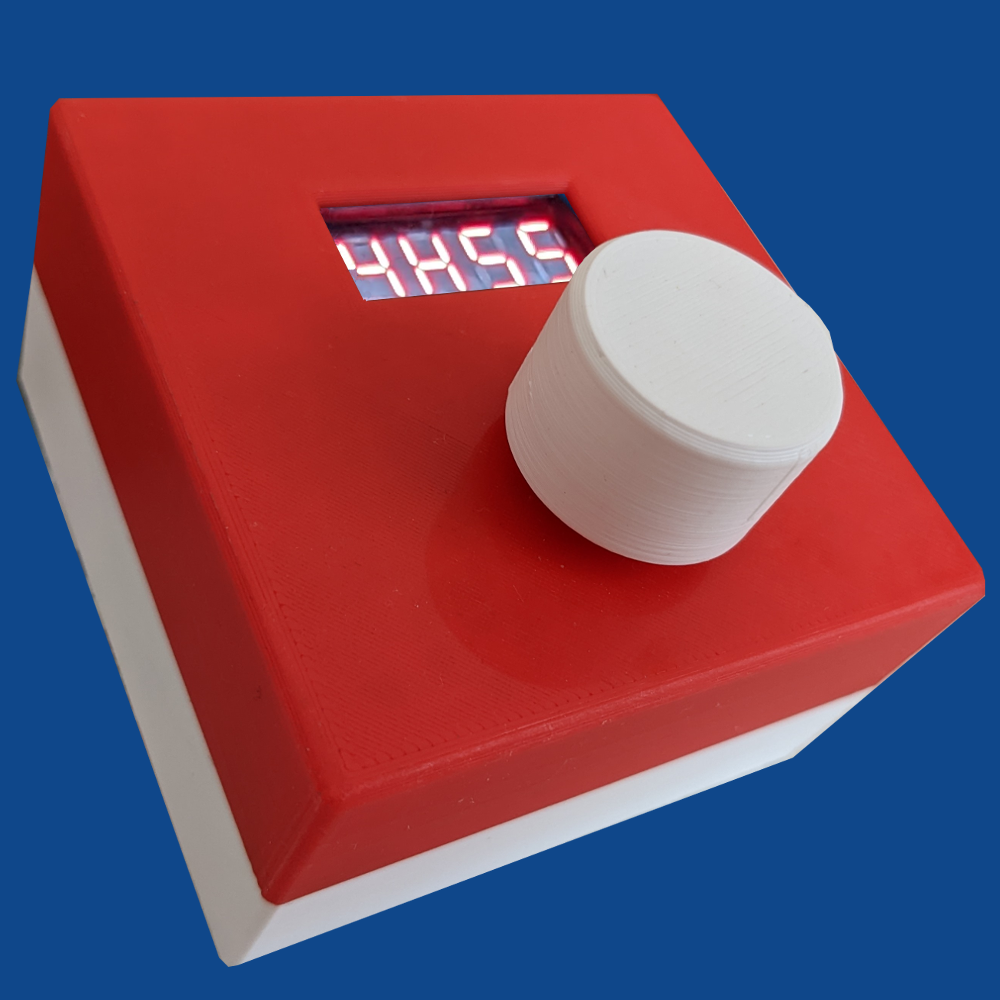

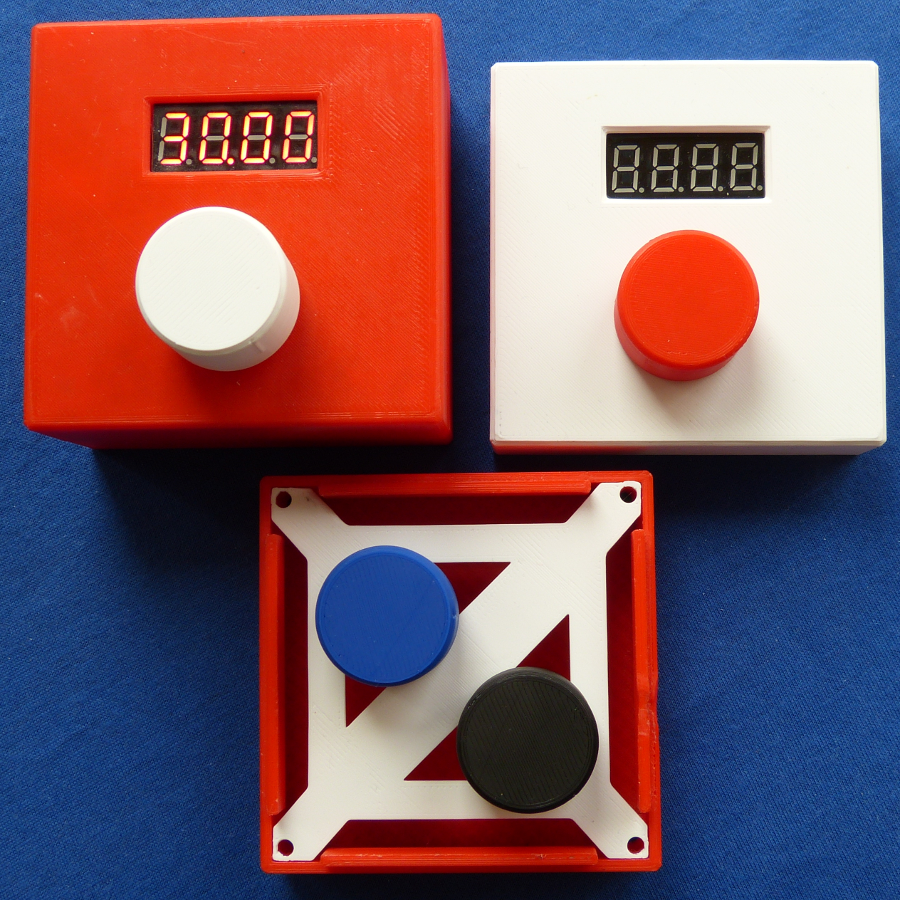

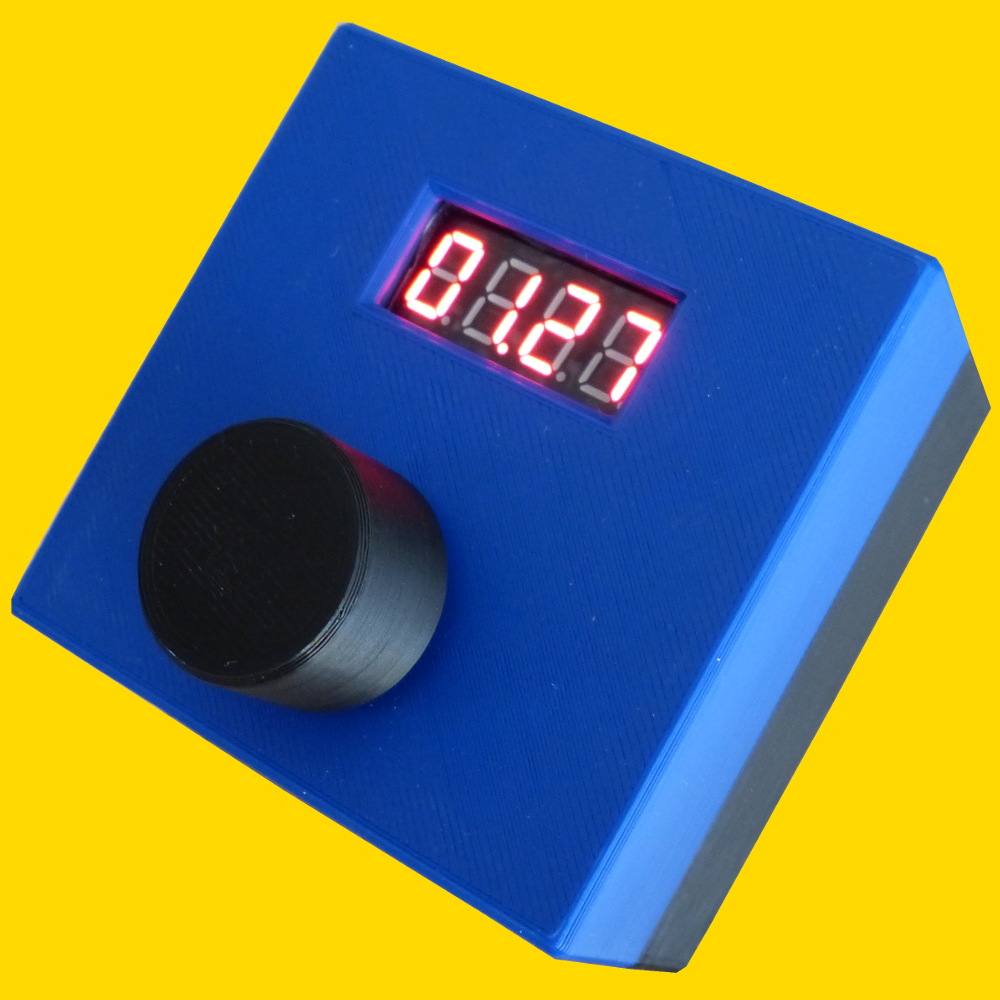

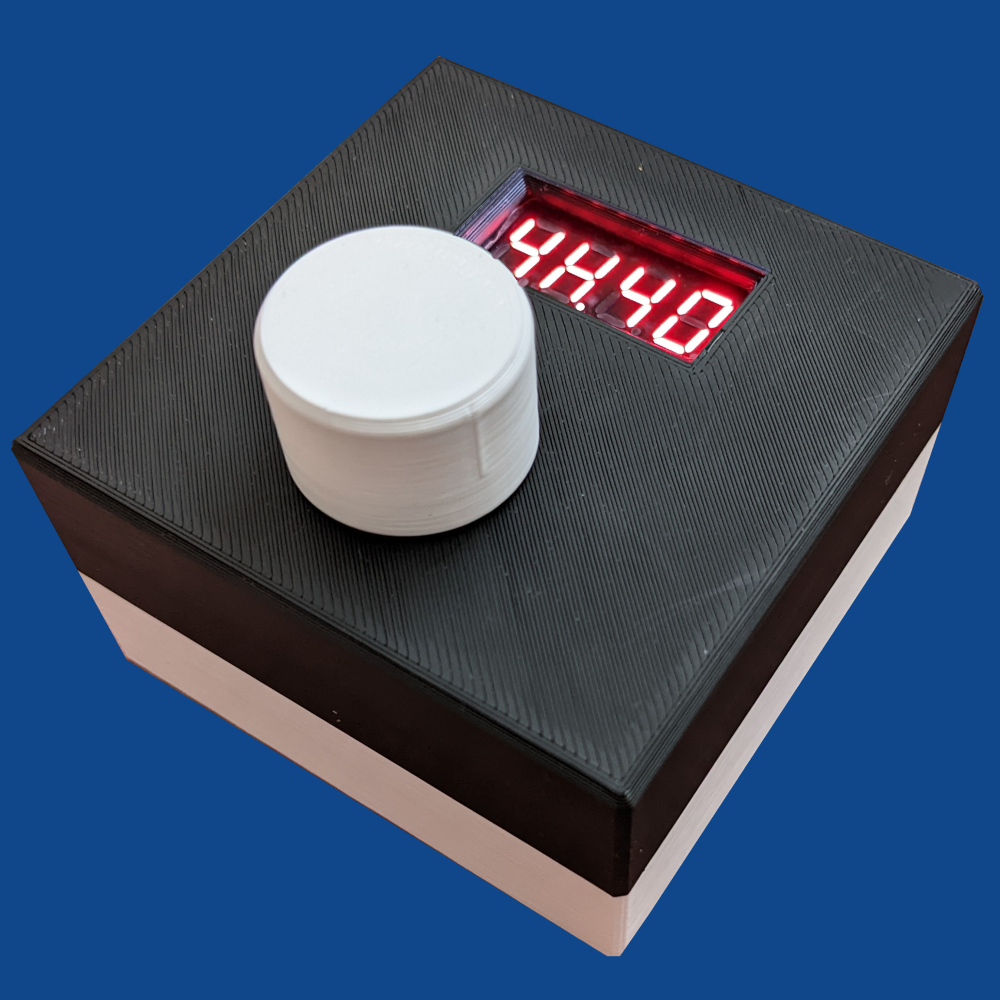

• wählbar sind Kombinationen der Farben: schwarz, rot, blau, weiß

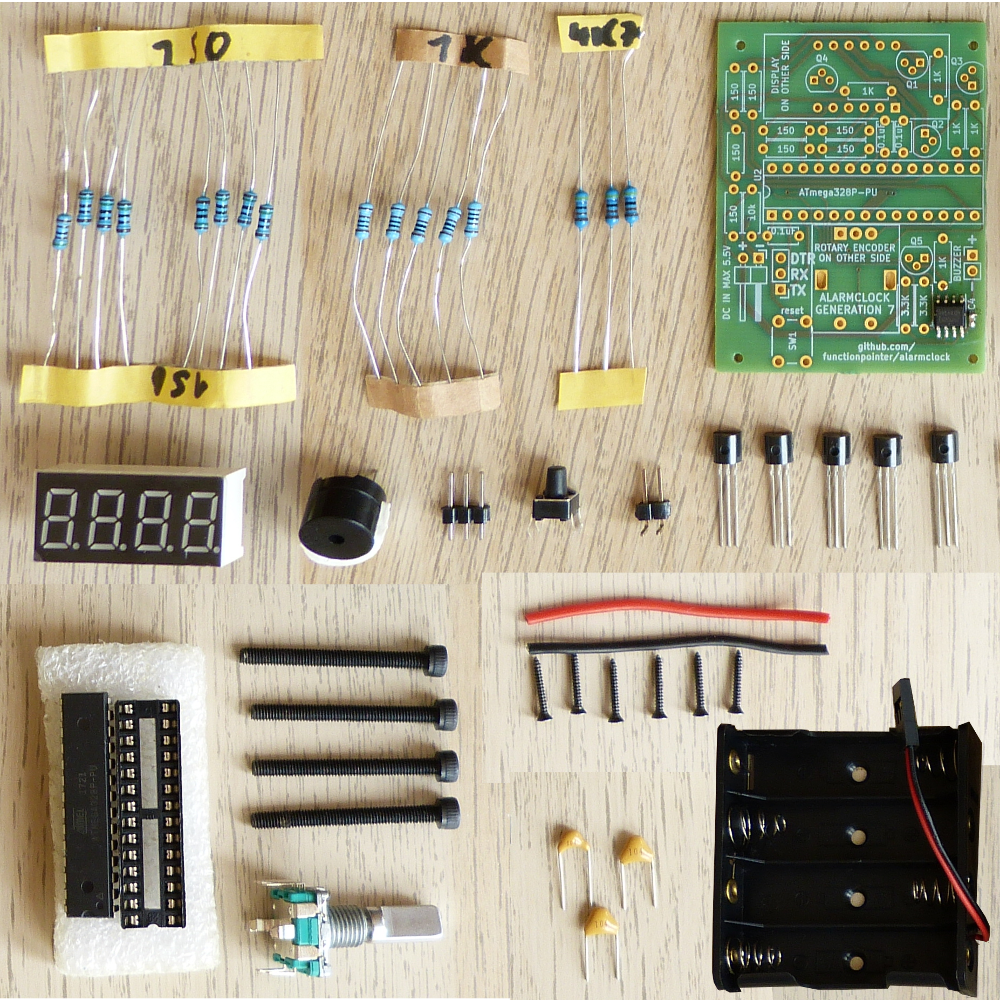

Bestandteile: 48 Bauteile + (Löt- u. Schraub-) Anleitung

• 1 * Batteriehalter
• 1 * Drehknopfabdeckung

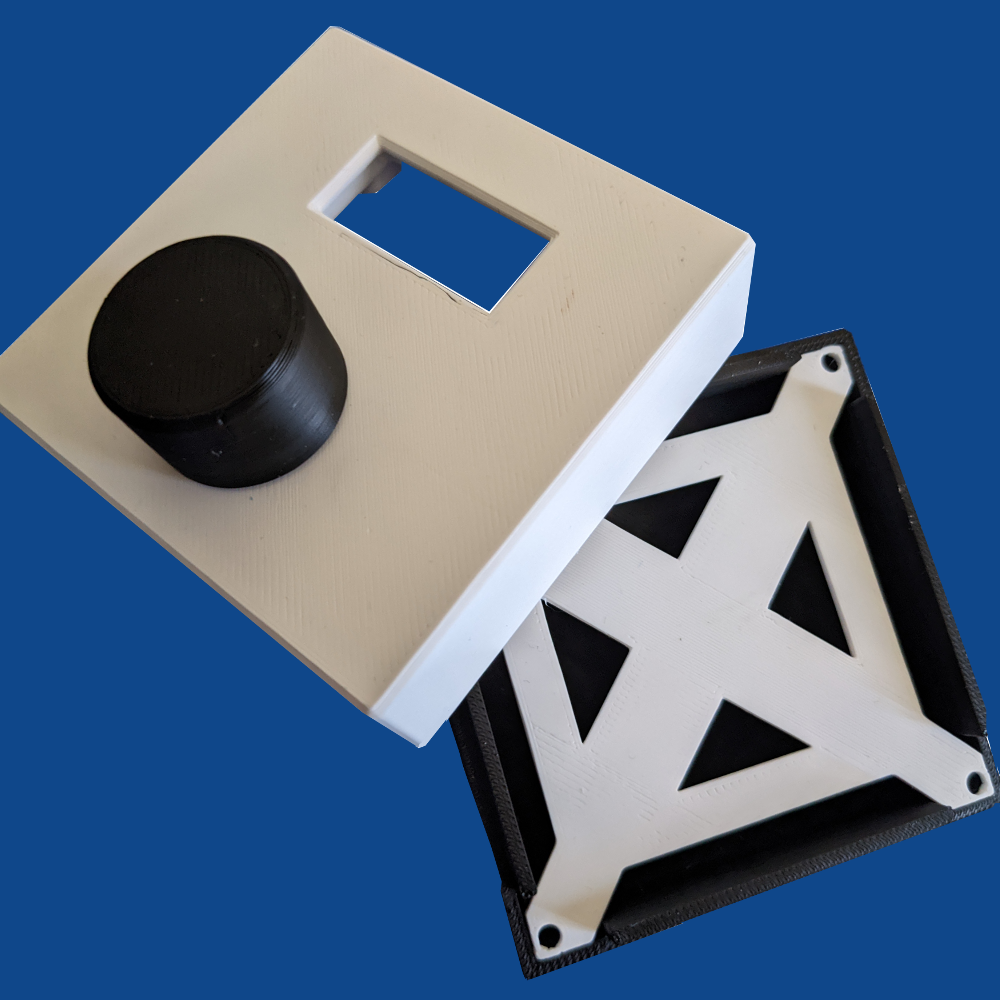

• 1 * Abtrennung im Gehäuse
• 1 * Gehäusedeckel
• 1 * Gehäuse;

• 8 * 150 Ω Widerstand
• 5 * 1.000 Ω Widerstand
• 3 * 4.700 Ω Widerstand

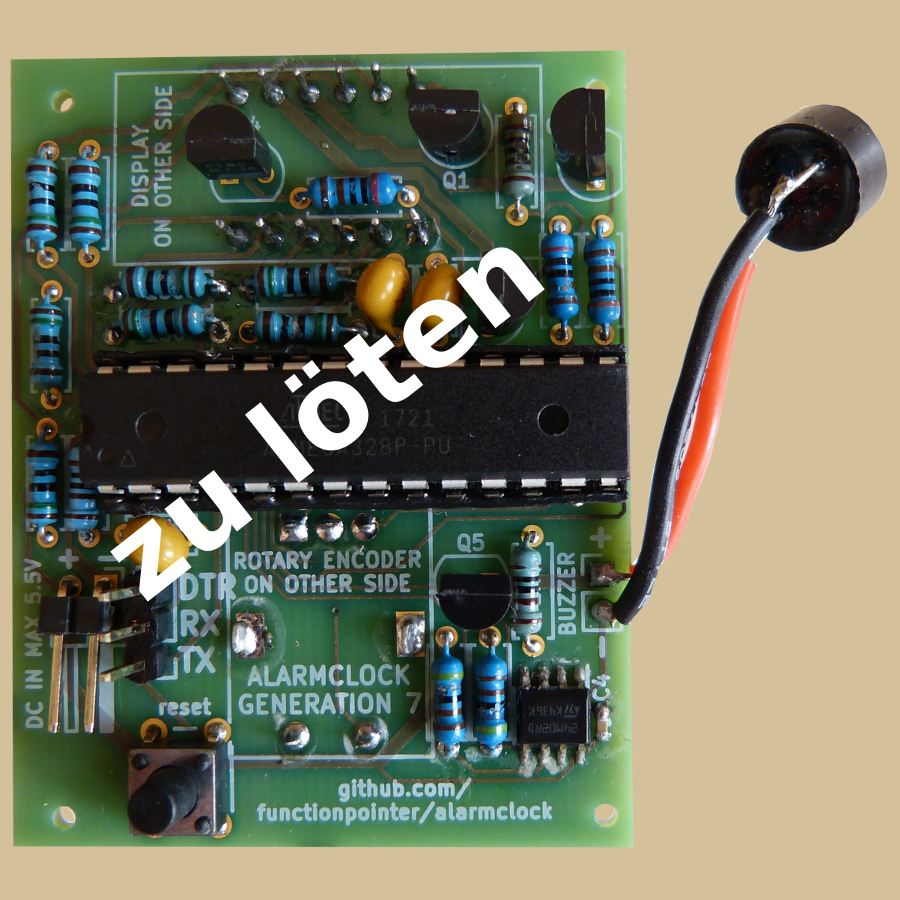

• 1 * Platine mit Speicherchip für Musik
• 1 * Display
• 1 * Microcontroller
• 1 * Dip-Sockel
• 1 * Drehknopf
• 1 * Piepser
• 4 * Schraube groß (M3)
• 4 * Schraube klein (H0-Gleisschraube)
• 1 * Knopf
• 3 * Kondensator (gelb)
• 5 * PNP-Transistor
• 1 * Dreierpins (ohne Winkel)
• 1 * Zweierpins (90°-Winkel)
• 1 * Kabel rot
• 1 * Kabel schwarz

• Bebilderte Schritt-für-Schritt-Löt- und Schraubanleitung

Nicht im Lieferumfang enthalten:

• 4 * AA-Batterien
• 1 * Lötkolben
• 1 * Seitenschneider
• 1 * Kreuzschraubendreher (sehr klein)
• 1 * Inbusschraubendreher (2,5mm; für die M3-Schrauben)
